彈簧儲能密封圈為什么能應用于各個領域？
發布日期：2017-12-22

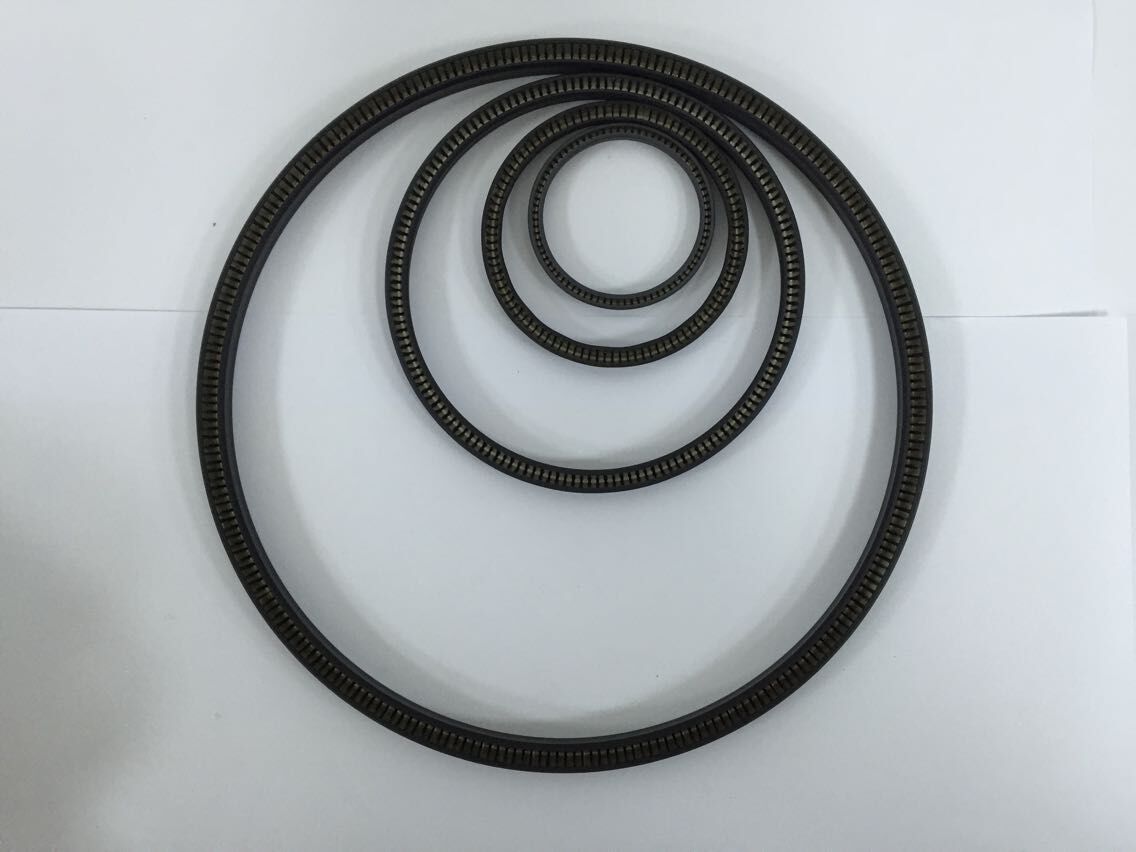

泛塞密封圈為什么能應用于各個領域？密封圈特別是彈簧蓄能密封圈，因為其優越的性能--實現密封功能，像“塞子”一樣廣泛應用于各個領域，也稱為“泛塞圈”。泛塞圈的夾套由PTFE、RPTFE或其他高性能聚合物制成，內部彈簧可以選擇不同的材料。在閥門行業中泛塞圈一般應用在橡膠O形圈不能使用的特殊工況，如低溫介質等工況。那么泛塞圈是如何做到的呢，快來和希城小編一起來漲姿勢吧！
泛塞圈的密封原理：
泛塞圈在工作狀態時，密封唇和金屬彈簧處于壓縮狀態。夾套內部的彈簧提供了一個初始預緊力，使得低壓工況有很好的密封效果。除了彈簧載荷以外，介質壓力會在密封唇上施加額外的載荷。理論上講，介質壓力越高，密封效果越好。
泛塞圈的性能：
適用溫度 -270～340℃，適用壓力 0～350MPa，適用尺寸 0.635～3000mm，適用介質 幾乎大多數介質
泛塞圈結構特點，包括彈簧、支撐環、 擋圈。
泛塞圈彈簧

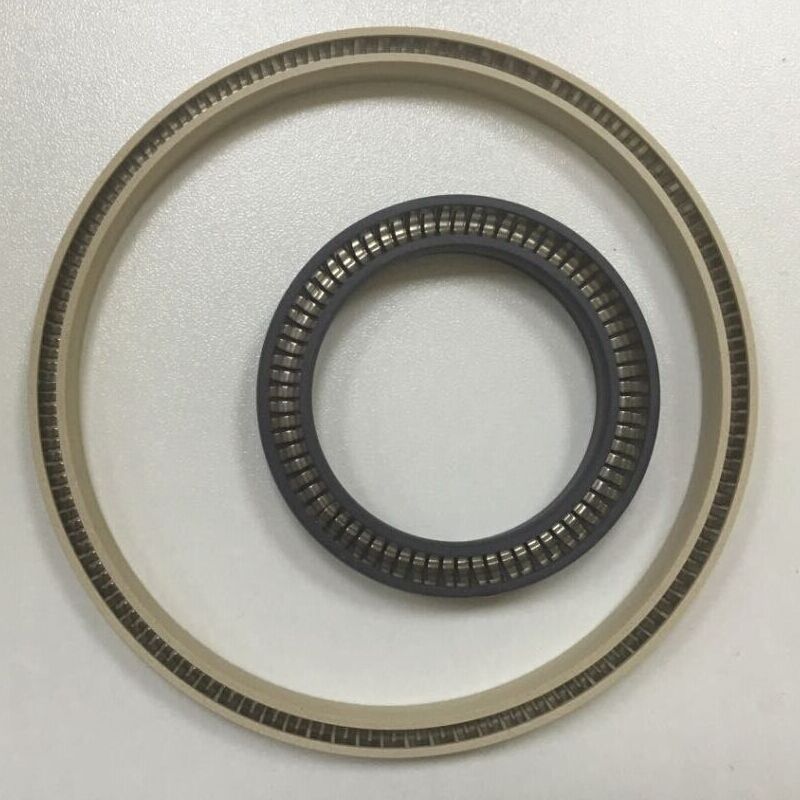

泛塞圈內部的彈簧主要有圓形、V形和橢圓形3種（圖2），其材料可由AISI301、Elgiloy、Inconel718、HastelloyC276等合金鋼制成。圓形彈簧也稱螺旋彈簧，用扁平鋼條旋繞而成，能提供比其他彈簧更大的載荷，但變形范圍較小。因此，圓形彈簧適合用于氣體介質和低溫介質。V形彈簧的工作原理類似“懸臂梁”，使得彈簧提供的載荷集中在密封唇的前緣，這種彈簧具有中等負載和變形范圍，應用較廣泛。另外，當有反向介質壓力時，彈簧的開口處被介質壓力壓縮，會產生“泄壓”功能。橢圓形彈簧由圓形鋼絲旋繞成傾斜線圈而成，在很寬的變形范圍內能提供相對恒定的載荷，使得密封件不會過度變形而損壞。因此，橢圓形彈簧可以應用于封閉式溝槽設計。
泛塞圈支撐環
當有反向介質壓力時，為了保護夾套密封唇不被損壞，需要在彈簧尾部設計支撐環。支撐環有矩形、L形和T形等結構。矩形支撐環的截面類似矩形，其僅與V形彈簧配合使用，較為經濟的做法是用金屬鋼帶卷焊而成。缺點是裝配時沒有定位，容易產生偏心，為了防止裝配時脫落和偏心，矩形支撐環與V形彈簧接觸的部位需要點焊固定，但這又容易對彈簧載荷產生影響。另外，在往復行程較大的場合下不宜使用，如上裝式固定球球閥閥座部位。L形和T形支撐環由金屬或工程塑料加工而成，彌補了矩形支撐環的缺點，可以在往復行程較大的場合下使用，但制造成本較高。
擋圈
高壓和/或高溫介質工況，金屬零件之間的咬合間隙非常重要。咬合間隙是配合零件之間的單側間隙，在高壓和/或高溫介質工況下，過大的間隙可能促使泛塞圈夾套被擠壓進咬合間隙，從而造成密封失效。增加泛塞圈根部的厚度可以改善咬合，更為有效的方式是使用擋圈彌補咬合間隙。擋圈應比夾套材料更加堅硬，通常使用高填充的RPTFE或PEEK。
以上就是希誠控制設備（上海）有限公司為您講解的彈簧蓄能密封圈也成為泛塞圈。我們以來回顧一下，本文從密封原理、性能和結構特點三個方面為您講解了泛塞圈為什么能改被各個領域使用，您知道了嗎？如果您有關于密封圈的疑惑或者需要，歡迎您聯系希誠控制設備（上海）有限公司，24小時服務熱線：021-58108630。
